孔板式細格柵（也稱“垂直孔板細格柵、內進式網式細格柵”）是一種可連續清除污水中雜質的固液分離設備，應用于城市污水、工業廢水、再生水，夏季暴雨，水廠，MBR等前端篩分預處理。YSC生產的孔板式格柵區別于傳統格柵的主要特點為單一流型，水投損失小，原水與濾后水挖暖分離。

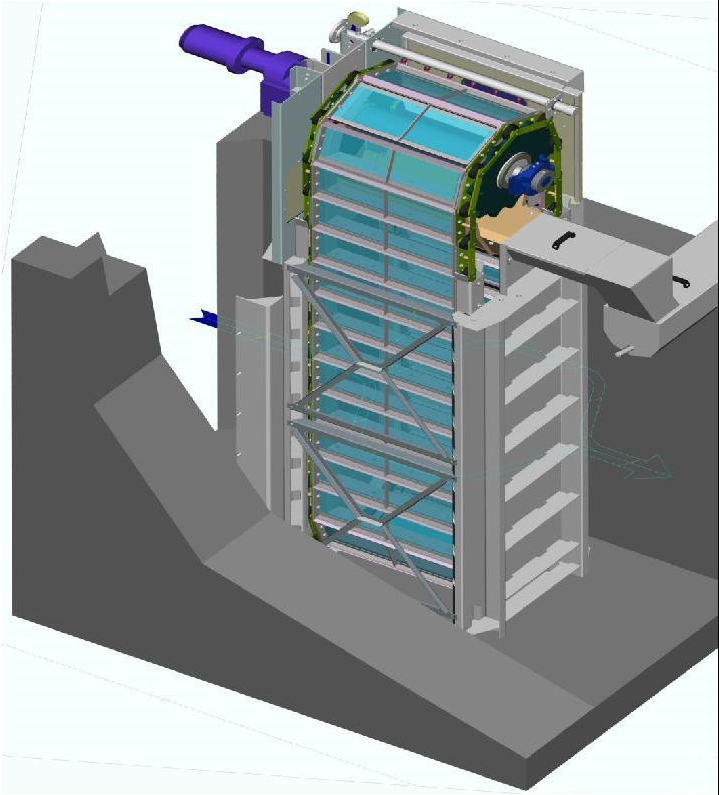

    孔板式細格柵是由一個由電機驅動的連續旋轉的網板放置于一個固定框架中組成。待過濾的污水從細格柵中部開口進入，從內向外通過兩側的網板進行雜質過濾。隨著網板的不斷旋轉，淤積在網板內側的雜質被網板上的提升臺階提升到柵渣排放區，并被格柵機頂部的沖洗水將污物沖洗至污物收集槽中。


格柵框架
格柵機的框架被制成一個整體結構以便于提升并安裝在土建結構中。
格柵機的框架結構中配有可更換的滾動條和網板導向裝置，用來引導網板的旋轉。在框架底部是一個可更換的半圓型導軌用來輔助網板在底部旋轉時的轉向。
格柵的鏈條
主鏈條配有密封條，由鏈條，鏈套和鏈銷組成，裝有滾動條，滾動條在框架中的導軌上運行。每一塊格柵的網板都由螺栓分別將兩側固定在主鏈條上。柵渣提升臺階位于每一個網板的邊緣，網板與網板之間由密封條密封，網板與框架之間的密封是由柔軟的橡膠完成的，而取水口隔墻與細格柵框架之間也采用軟密封結構。
格柵頂部
格柵機主框架的上部有一個水平安裝的轉軸，轉軸兩端帶有兩個齒輪來帶動主鏈條旋轉。轉軸兩端被一個自動定位滾動承軸所固定，并密封在潤滑防水倉中。防水倉由固定在框架上的螺絲安裝在平行滑動條上。當格柵的網板通過柵渣收集槽上方的卸渣點時被安裝在格柵上方內部的一系列噴射管噴出的沖吸水沖洗干凈。柵渣和沖洗水均被排入柵渣收集槽中，再通過柵渣收集槽排入一個位于土建工作平臺的集水槽中最后落入壓榨機中。
位于土建平臺上方的主框架部分設有可移動的檢查蓋，并帶有檢修孔和防護板，目的是將噴射所帶來的氣溶性物質減小到最低。
