翻板濾池
概述
    翻板濾池技術源于瑞士蘇爾壽公司，因濾池反沖洗排水閥板在工作過程中可以在0～90°間翻轉而得名。翻板濾池具有截污量大、過濾效果好、節約反沖洗水、反沖洗后濾料潔凈度高等諸多優點，并且濾池結構簡單、投資省，因此近年來在國內逐漸得以推廣應用。
    翻板濾池的配水系統屬于小阻力范疇，由橫向配水管、豎向配水管和豎向配氣管組成的配水配氣系統構成了配氣配水總渠和多條橫向配水管內的雙層配氣配水層。由于濾池內各配水管是獨立分開的，這樣的結構特點使翻板濾池配水配氣理論上具有較好均勻性，對施工的要求也低于一般的小阻力配水系統。
    翻板濾池的沖洗方式與其它氣水反沖洗濾池不同，翻板濾池采用閉閥沖洗方式，沖洗和排水過程是分開的，濾池沖洗過程分氣沖＋氣水聯沖＋水沖、單獨水沖兩大階段，無論水沖氣沖時都不向外排水，一個沖洗階段結束后，靜止數十秒后再排水。因此，經正確調試后的翻板濾池幾乎不會出現濾料流失現象。




配水配氣系統構造
    翻板濾池配水配氣系統由濾池的中間水渠、預埋安裝在中間水渠頂板上的豎向配水管、豎向配氣管、安裝在池底與配水配氣管相連的橫向配水管組成。
    橫向配水管材質為HDPE（高密度聚乙烯），配水管橫斷面為上圓下方，上部半圓形為配氣空間，下部方形部分為配水空間。配水管底部按設計開孔比要求設置配水孔，配氣孔設在管兩側，配水管頂部設置放氣孔。
    豎向配水管和豎向配氣管材質為不銹鋼，配氣管上設有進氣孔。豎向配水管和配氣管濾池中間配水渠頂板施工時預埋確保配水配氣管頂部底部的標高一致。

配水配氣系統的安裝
相比而言，翻板濾池配水系統安裝要求比V型濾池等小阻力氣水反沖洗濾池要低。濾池施工關鍵是豎向配水配氣管的預埋施工標高誤差和濾池底板的找平誤差以及橫向配水管安裝的水平誤差。PE管配水系統的安裝在翻板濾池主體結構完成后進行。濾池的池壁及池底均已施工完畢，池壁裝填濾料標高范圍內已經做拉毛處理，濾池的抗?jié)B及沉降試驗均已經完成，但濾池中間配水渠的頂板尚未施工，該處為二次澆注。
調試
1、試驗調試必備條件
    進行濾池配水管反沖洗調試之前應確認濾池所有管道、閥門、鼓風機等系統安裝完畢并能正常運行；濾池內配水管按圖紙要求已經安裝完畢，經檢查后無松動，池內無雜物；卵石墊層及濾料尚未安裝；濾池內可以正常進水排水。以上條件均具備后方可進行配水管的反沖洗試驗調試。濾池試驗調試前應準備好相關試驗記錄及表格。
2、配水管布?xì)獠妓囼災康?br />     配水管布?xì)庠囼災康氖菣z驗豎向及橫向配水管安裝后、濾料及墊層裝填之前檢查：氣沖時單個配水管兩側及頂部氣孔中釋放的空氣是否均勻分布；濾池中各個配水管之間氣量是否均勻一致；經沖洗試驗后配水管固定件是否有松動。
3、配水管布?xì)獠妓囼灢襟E

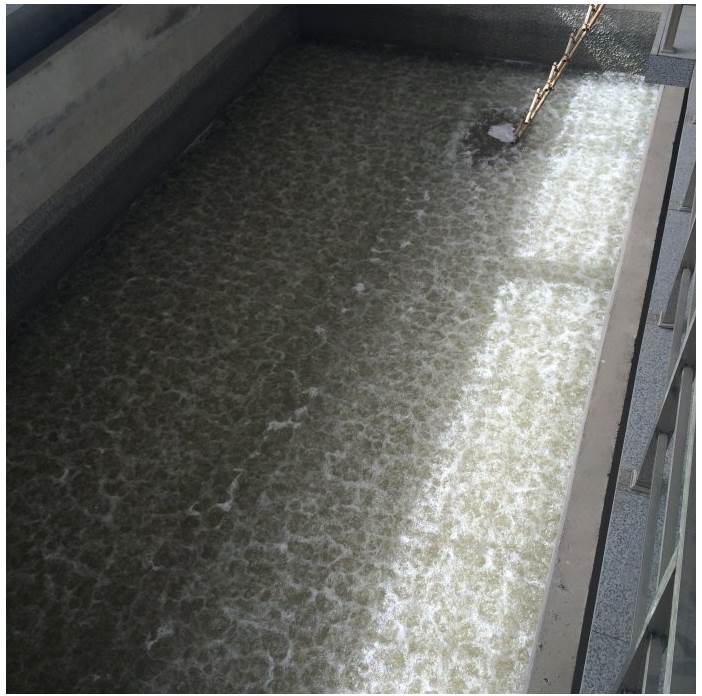

   （1）試驗濾池內橫向配水管全部安裝完畢并調整水平后，充水至橫向配水管頂部以上100～200mm，風機氣源待命；
   （2）開啟一臺鼓風機，同時觀察濾池內各配水管釋放的氣泡分布是否均勻，濾池各部位配水管釋放的氣泡分布是否均勻一致?？煞磸?fù)幾次開啟風機，然后持續2～3分鐘以便仔細觀察。如果試驗中出現出現氣量異常的配水管，應在記錄表格上對出現該現象的濾池部位及配水管進行標記。
   （3）再開啟另一臺鼓風機，同時觀察濾池內部所有橫向配水配氣管氣泡分布是否均勻，持續2～3分鐘；
   （4）如果試驗中出現氣量異常的配水管，應在記錄表格上對出現該現象的濾池部位及配水管進行標記。試驗停止后根據試驗記錄找出濾池中氣量異常的配水管，重新核準并調整配水管頂標高。如果是由于配水管自身開孔問題，應更換配水管，直至再次試驗時氣量正常。
   （5）進行濾池布水試驗時，濾池內應放水至翻板閥溢流口處，然后按照設計的反沖洗強度進行布?xì)獠妓脑囼?。結束后放水檢查底部配水管的安裝是否牢固。
配水管布?xì)獠妓鶆?，通過檢驗后，則進行下一格試驗，步驟同上。以上試驗均通過后方可裝填卵石墊層及濾料層。按照設計要求加入濾料，依次進行正常過濾和氣水反沖洗試車，驗收合格后濾池即可投入使用。
